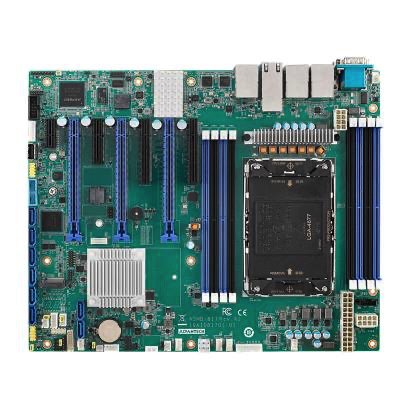

Advantech ASMB-817I-00A1

ATX serverová deska pro 5. a 4. generaci procesorů Intel® Xeon® Scalable s 8× DDR5, 3× PCIe x16, 8× SATA 3, 4× USB 3.2 (Gen1), duální 10GbE a IPMI

Specifikace

• ATX serverová deska LGA4677 pro 5. a 4. generaci procesorů Intel Xeon® Scalable
• DDR5 5200 MHz RDIMM až do 2 TB (8 slotů DIMM)
• Obsahuje 3× PCIe x16, 2× PCIe x8, 1× PCIe x4 a 1× PCIe x1
• Duální 10GbE porty Intel® X710-AT2
• Osm SATA 3 a jeden M.2 konektor (kompatibilní se SATA/PCIe)
• Provozní teplota prostředí: 0 ~ 60 °C / 32 ~ 140 °F

Formát

• Formát: ATX

Procesorový systém

• CPU: 5. a 4. generace procesorů Intel® Xeon® Scalable
• TDP CPU: až 270W
• Frekvence: až 3,9 GHz
• Počet jader: až 60 jader
• L3 cache: až 300 MB
• UPI: 16 GT/s
• Čipset: Intel C741
• BIOS: AMI SPI 512 Mbit
• DMI: Gen3 x4

Paměť

• Technologie: DDR5 ECC-REG 4400/4800/5200 MHz
• Kapacita: 2 TB (256 GB na DIMM)
• Sloty: 8 × 288pin DIMM
• Typ: RDIMM
• Podpora ECC: Ano
• Podpora REG: Ano

Zobrazení

• Řadič: ASPEED AST2600
• Grafická paměť: 64 MB integrované paměti
• Výstupní rozhraní: VGA: až 1920 × 1200

Rozšiřující rozhraní

• PCI Express x16: 3 (Gen5)
• PCI Express x8: 2 (Gen4)
• PCI Express x4: 1
• PCI Express x1: 1

Ethernet

• Řadič: LAN1: Intel I210AT, LAN2: Intel I210AT, LAN5: RTL 8211FSI
• Rychlost: 10/100/1000 Mbps
• Konektory: 3 × RJ45

Watchdog časovač

• Výstup: Reset systému
• Interval: Programovatelný 1 ~ 255 s/min

I/O

• SATA: 8 × SATAIII (RAID 0,1,5,10)
• USB 3.0: 2
• USB 2.0: 5 (1 × Type-A)
• GPIO: 8bitový
• COM port: 1 (1 × RS232)
• PS/2 klávesnice/myš: 1
• Systémové ventilátory: 5

Zadní I/O rozhraní

• LAN: 3
• USB 3.0: 2
• USB 2.0: 4
• COM: 1 (1 × RS232)
• VGA: 1

Požadavky na napájení

• Proud: 1,2A / 1,3A / 0,7A / 0,1A / 20,8A
• Napětí: 3,3V / 5V / 5Vsb / 12V / 12V_8P

Prostředí

• Provozní teplota: 0 ~ 60 °C (32 ~ 140 °F)
• Skladovací teplota: -40 ~ 85 °C
• Vibrace mimo provoz: 3,5 Grms

Fyzikální vlastnosti

• Rozměry (D׊): 304,8 × 244 mm (12" × 9,6")
• Hmotnost: 0,91 kg

Certifikace

• EMC: CE/FCC

Řešení správy

• Software: IPMI 2.0
• Vzdálená správa mimo pásmo: RTL8211FSI
