ASRock Industrial IMB-X1712 14th Bartlett Lake-S

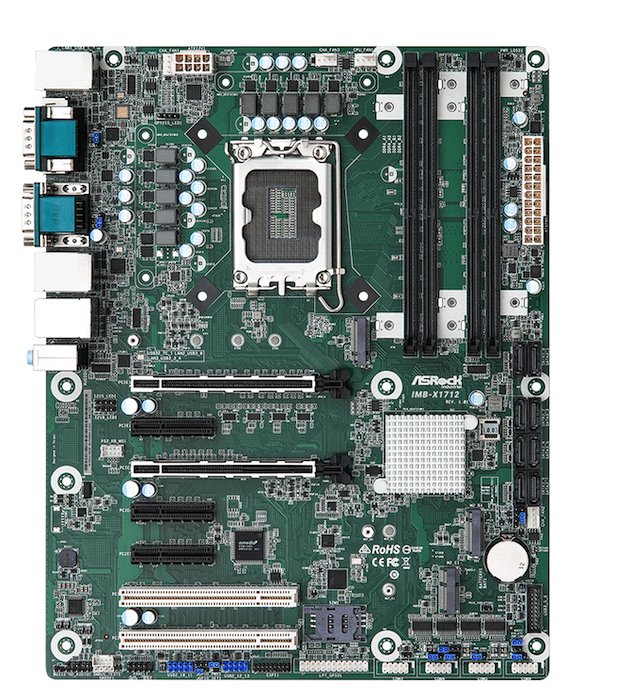

ASRock Industrial IMB-X1712 – Průmyslová ATX základní deska s Intel® W680 pro procesory Intel® Core™ LGA1700

Popis produktu

ASRock Industrial IMB-X1712 je vysoce výkonná průmyslová ATX základní deska navržená pro náročné průmyslové a embedded aplikace. Podporuje procesory Intel® Core™ Processor Series 2 (Bartlett Lake-S) a 14., 13. a 12. generace (Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S) s čipovou sadou Intel® W680. Díky podpoře ECC pamětí, trojitému zobrazení, třem 2.5GbE LAN portům a širokým možnostem rozšíření je ideálním řešením pro průmyslové servery, automatizaci, edge computing, síťové aplikace a pokročilé řídicí systémy.

Specifikace

• Socket: LGA1700
• Chipset: Intel® W680
• Podpora CPU: Intel® Core™ Series 2 a 14./13./12. gen., až 125 W
• BIOS: AMI SPI 256 Mbit
• Formát: ATX (30,5 × 24,4 × 3,6 cm)

Paměť

• 4× 288-pin Long-DIMM
• Dual Channel ECC / non-ECC DDR4 3200 MHz
• Maximální kapacita až 128 GB (4× 32 GB)

Grafika a zobrazení

• Integrovaná grafika: Intel® UHD Graphics
• Triple Display podpora
• 1× HDMI 2.0b (až 4096 × 2160 @ 60 Hz)
• 1× DisplayPort 1.4a++ (až 4096 × 2160 @ 60 Hz)
• 1× VGA (až 1920 × 1200 @ 60 Hz)

Rozšiřující sloty

• 1× PCIe Gen4 x16 (single x16 nebo dual x8/x8 s PCIE3, podpora riser karty x8/x8)
• 1× PCIe Gen4 x8
• 2× PCIe x4 Gen4
• 1× PCIe x4 Gen3
• 2× PCI
• 1× M.2 Key M (PCIe Gen4 x4, až 25110) pro SSD
• 1× M.2 Key B (3042/3052) s PCIe x1, USB 3.2 Gen1, USB 2.0 a SIM pro 4G/5G
• 1× M.2 Key E (2230) s PCIe x1, USB 2.0 a CNVi pro Wi-Fi
• 1× SIM slot (pro M.2 Key B)

Úložiště

• 8× SATA3 (6 Gb/s)
• Podpora Intel® VMD RAID 0/1/5/10
• RAID podpora pro PCIe (M.2 Key B + M.2 Key M) i SATA rozhraní

Síťové rozhraní

• 3× Intel® 2.5 Gigabit LAN (10/100/1000/2500 Mbps)
• Podpora Intel® vPro (vybrané řadiče)
• 3× RJ-45 port

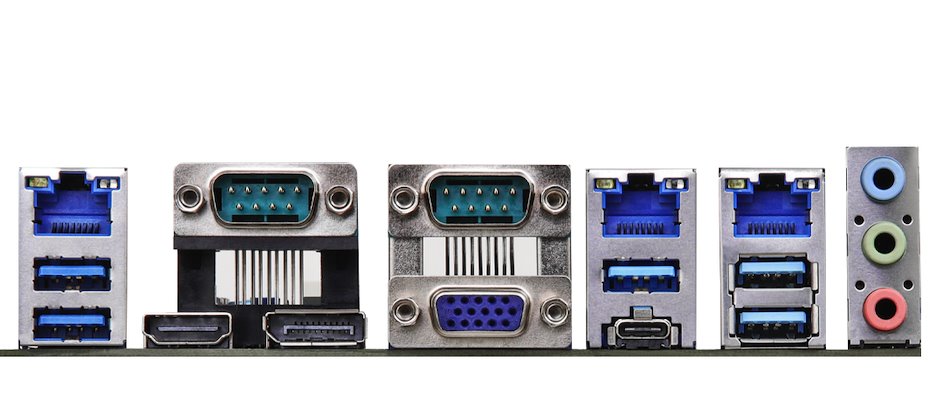

USB a I/O konektivita

• 1× USB 3.2 Gen2x2 Type-C (5V/3A)
• 5× USB 3.2 Gen2 (zadní panel)
• 2× USB 3.2 Gen1 (interní header)
• 4× USB 2.0 (interní)
• 6× COM port (2× RS-232/422/485, 4× RS-232)
• 1× Paralelní port (sdílený s GPIO)
• 8× GPI, 8× GPO (sdílené s LPT)
• 1× PS/2 header
• 1× Thunderbolt header (podpora přes PCIE4)

Audio

• Realtek ALC897 High Definition Audio
• Line-In / Line-Out / Mic-In

Zabezpečení a správa

• TPM 2.0 onboard IC
• Watchdog Timer (0–255 sekund)
• Podpora AT / ATX napájení

Provozní podmínky

• Provozní teplota: -20 °C až 70 °C
• Skladovací teplota: -40 °C až 85 °C
• Provozní vlhkost: 5 % – 90 %
• Skladovací vlhkost: 5 % – 90 %

Použití

Základní deska IMB-X1712 je určena pro průmyslové počítače, edge servery, síťová zařízení, průmyslovou automatizaci, IoT infrastrukturu, datové brány, výrobní linky a řídicí systémy. Díky široké konektivitě, vysoké rozšiřitelnosti a podpoře ECC pamětí je vhodná pro kritické aplikace vyžadující stabilitu a dlouhodobý provoz.

Výhody

• Podpora nejnovějších procesorů Intel® Core™ LGA1700
• ECC paměť až 128 GB pro vyšší spolehlivost
• Triple Display pro průmyslové vizualizace
• 3× 2.5GbE LAN pro síťově náročné aplikace
• Bohaté možnosti rozšíření (PCIe Gen4, M.2, SATA)
• Široký rozsah provozních teplot
• Integrované TPM 2.0 a podpora Intel® vPro
