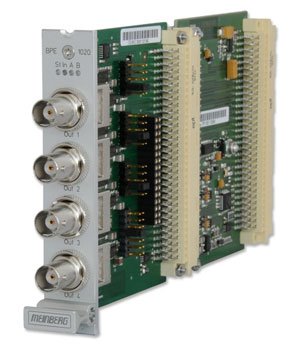

Meinberg karta výstupů, PPS+10MHz+IRIG/AM+IRIG/DCLS , zásuvný modul do IMS Chassis

Vlastnosti:

• Karta výstupů pro distribuci času v různých "průmyslových" formátech, zásuvný modul pro modulární IMS šasi (LanTime M3000 apod.)
• Přednastavená konfigurace výstupů (a odpovídající popisky na čele) na 4 konektorech BNC:

  • PPS TTL do 50 Ω
  • 10 MHz TTL do 50 Ω
  • IRIG-B 00x DCLS = obdélník bez modulace (TTL do 50 Ω)
  • IRIG-B 12x AM = modulovaný na nosnou 1 kHz (do 50 Ω) - speciální budič linky, funkci tohoto jediného portu nelze měnit.
• Funkce jednotlivých výstupů jsou určeny jumpery na kartě a lze je měnit.
  Karty BPE-2000 series nemají vlastní kontrolér/generátor signálů, pouze přepínače a linkové budiče, pomocí kterých pustí na výstup jeden z několika diskrétních signálů, dostupných v backplanu: PPS, 10 MHz, 2048 kHz, 4 linky programovatelných pulzů (tyto se konfigurují v kartě přijímače).
• Výstupní porty nemají galvanickou izolaci.
• Dostupnost karet BPE2000 series měla skončit 31.12.2021, nicméně se dále prodávají... náhradou má být softwarově konfigurovatelná karta BPE-8000 za stejnou cenu (dostupná již dnes) - pozor, IRIG-AM umí jenom dražší varianta BPE-8700 !.
